渦輪對夾硬密封蝶閥
產品簡圖及技術性能
D373渦輪對夾硬密封蝶閥適用于水、蒸汽、油品、空氣、煤氣等各種不同介質，D373渦輪對夾硬密封蝶閥的主要特點有：
1、適用溫度-20~+425oC；
2、工作壓力大，耐磨損，使用壽命長，啟閉輕松；
3、D373渦輪對夾硬密封蝶閥密封性能好，具有自動定心作用，泄漏量小；
4、F四氟密封適用溫度≤160oC。上海賽泰閥門有限公司生產的渦輪對夾硬密封蝶閥已被廣泛應用于食品、飲料、醫藥、石化、電廠、鋼廠、工業環保水處理、高層建筑給排水管路等多種管路上作調節介質流量和啟閉之用。

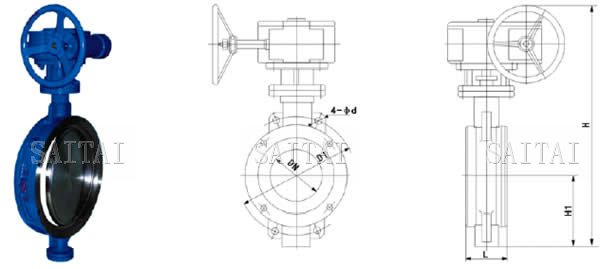

D373H渦輪傳動對夾式硬密封蝶閥外形尺寸圖
主要連接外型尺寸和連接尺寸
| 公稱通徑 (DN) | 主 要 尺 寸 | 法 蘭 尺 寸 和 螺 栓 規 格 | |||||||
| 1.0 MPa | 1.6 MPa | 2.5 MPa | |||||||
| L | H | H1 | D1 | 4-Ф-M | D1 | 4-Ф-M | D1 | 4-Ф-M | |
| 50 | 43 | 350 | 112 | 125 | Ф18 | 125 | Ф18 | 125 | Ф18 |
| 65 | 46 | 370 | 115 | 145 | Ф18 | 145 | Ф18 | 145 | Ф18 |
| 80 | 49 | 380 | 120 | 160 | Ф18 | 160 | Ф18 | 160 | Ф18 |
| 100 | 56 | 420 | 138 | 180 | Ф18 | 180 | Ф18 | 190 | Ф23 |
| 125 | 64 | 460 | 164 | 210 | Ф18 | 210 | Ф18 | 220 | Ф27 |
| 150 | 70 | 555 | 175 | 240 | Ф23 | 240 | Ф23 | 250 | Ф27 |
| 200 | 71 | 605 | 208 | 295 | M20 | 295 | M20 | 310 | M24 |
| 250 | 76 | 680 | 243 | 350 | M20 | 355 | M24 | 370 | M27 |
| 300 | 83 | 800 | 283 | 400 | M20 | 410 | M24 | 430 | M27 |
| 350 | 92 | 835 | 310 | 460 | M20 | 470 | M24 | 490 | M30 |
| 400 | 102 | 915 | 340 | 515 | M24 | 525 | M27 | 550 | M33 |
| 450 | 114 | 960 | 380 | 565 | M24 | 585 | M27 | 600 | M33 |
| 500 | 127 | 1020 | 410 | 620 | M24 | 650 | M30 | 660 | M33 |
| 600 | 154 | 1225 | 470 | 725 | M27 | 770 | M33 | 770 | M36 |
| 700 | 165 | 1355 | 550 | 840 | M27 | 840 | M33 | 875 | M39 |
| 800 | 190 | 1470 | 640 | 950 | M30 | 950 | M36 | 990 | M45 |
| 900 | 203 | 1545 | 710 | 1050 | M30 | 1050 | M36 | 1090 | M45 |
| 1000 | 216 | 1795 | 770 | 1160 | M33 | 1170 | M39 | 1210 | M52 |
| 1200 | 254 | 1965 | 890 | 1380 | M36 | 1390 | M45 | 1420 | M52 |
注：
1.本網頁的渦輪對夾硬密封蝶閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
