ZHJ型料(渣)漿泵
ZHJ型料（渣）漿泵系列在借鑒發達國家先進經驗的基礎上，自行設計和研制的新型離心式雜質泵。其水力性能按中國電子工程設計總院等設計單位提供的工藝要求而設計；水力效率結構上達到和超過國內外九十年代同類產品水平。過流部分均采用優質耐腐、耐磨的橡膠或硬金屬合金材料襯里泵殼、泵蓋均采用襯里結構并且泵殼由分半制造而成；填料密封形式與付葉輪動力密封（附停車密封）形式互為通用；整機安裝尺寸與國內外同類產品相同。本料漿泵除廣泛用于彩色顯象管玻殼生產過程中的料漿輸送外，還可以用于冶金、石油化工、礦山、煤炭、建材、輕工、造紙、電鍍電解、三廢處理等行業輸送既含有顆粒又具有腐蝕性的料（渣）漿輸送。
ZHJ型料(渣)漿泵產品圖
ZHJ型料(渣)漿泵型號說明
ZHJ型料(渣)漿泵型號說明圖

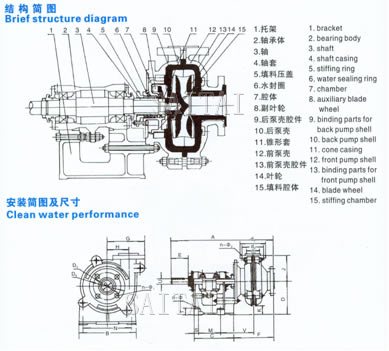

ZHJ型料(渣)漿泵結構及安裝簡圖
ZHJ型料(渣)漿泵結構及安裝簡圖
ZHJ型料(渣)漿泵性能參數
| 型號Model | 清水性能Cleanwaterpertormance | 允許配用最大功率(KW)maximumpowerpermissible | |||||
| 流量QCapacity | 揚程HeadH(m) | 轉速Speedn(r/min) | 最高效率%TiptopEfficiency | 汽蝕余量(NPSH)r(m) | |||
| (m3/h) | (L/S) | ||||||
| 25ZHJ | 14～30 | 4～8.3 | 9．2～54 | 1400～3400 | 47 | 2～3 | 15 |
| 50ZHJ | 34～74 | 9．5～21 | 15～40 | 1300～2100 | 69 | 2～3 | 30 |
| 80ZHJ | 64～141 | 17．8～39．2 | 9．2～48.5 | 800～1850 | 65 | 2～3 | 30～60 |
| 100ZHJ | 144～324 | 40～90 | 12～45 | 800～1350 | 65 | 2～3 | 60～120 |
| 型號Model | A | B | C | D | U | E | F | G | H | J | K | M | N |
| 25ZHJ | 583 | 295 | 248 | 197 | 28 | 79 | 206 | 181 | 98 | 171 | 46 | 143 | 254 |
| 50ZHJ | 768 | 406 | 311 | 254 | 42 | 121 | 297 | 238 | 138 | 210 | 71 | 175 | 356 |
| 843 | 406 | 311 | 254 | 42 | 121 | 24 | 175 | 356 | |||||
| 80ZHJ | 943 | 492 | 364 | 330 | 60 | 164 | 352 | 292 | 149 | 262 | 100 | 213 | 432 |
| 100ZHJ | 1021 | 492 | 364 | 330 | 64 | 164 | 421 | 406 | 229 | 338 | 11 | 213 | 432 |
| 型號Model | V | T | S | n-Φ | D0 | D1 | D2 | n-Φ1 | d0 | d1 | d2 | n-Φ2 | 重量Weiaht |
| 25ZHJ | 181 | 38 | 24 | 4-Φ14 | 152 | 38 | 114 | 4-Φ16 | 165 | 25 | 127 | 4-Φ16 | 91kg |
| 50ZHJ | 233 | 48 | 32 | 4-Φ19 | 216 | 76 | 178 | 4-Φ19 | 184 | 51 | 146 | 4-Φ19 | 191kg |
| 270 | 48 | 32 | 263kg | ||||||||||
| 80ZHJ | 279 | 64 | 38 | 4-Φ19 | 279 | 102 | 235 | 4-Φ22 | 229 | 76 | 191 | 4-Φ22 | 290kg |
| 100ZHJ | 318 | 64 | 38 | 4-Φ22 | 337 | 152 | 292 | 4-Φ22 | 279 | 102 | 235 | 4-Φ22 | 500kg |
| 型號 | 流量Capacity(L/s) | 揚程HeadH(m) | 轉速Speedn(r/min) | 軸功率ShaftPowerN(kw) | 效率Efficiencyn(%) | 汽蝕余量(NPSH)c(m) |
| 25ZHJ | 2。79 | 39，31 | 2900 | 3.94 | 27.38 | 2.06 |
| 3.61 | 29.23 | 4.19 | 33.25 | |||
| 4。43 | 38.74 | 4.5 | 37.38 | |||
| 50ZHJ | 10，97 | 19.07 | 1450 | 3.54 | 57.92 | 2.37 |
| 12，47 | 18.69 | 3.81 | 59.91 | |||
| 14.16 | 18.36 | 4.11 | 63.37 | |||
| 80ZHJ | 17.71 | 30.74 | 1460 | 10.54 | 50.67 | 2.32 |
| 22。22 | 30.2 | 12.03 | 54.72 | |||
| 25.12 | 30.06 | 12.85 | 57.65 | |||
| 80ZHJ | 42。71 | 22.89 | 1000 | 17.15 | 48.56 | 3.32 |
| 43.06 | 22.2 | 18.03 | 52.2 | |||
| 54.78 | 22.01 | 20.67 | 58.37 |
注：
1.本網頁的ZHJ型料(渣)漿泵結構、結構圖、尺寸、參數、流量、揚程、電機轉速等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰水泵營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
