SLB型便拆式管道離心泵

SLB型便拆式管道離心泵（又稱：SLB雙吸空調泵）。系屬立式單級雙吸離心泵。是我公司根據市場需要，專門為城市供水、供暖、空調制冷等行業生產的國內新型的雙吸泵。該系列產品廣泛用于自來水廠、泵站、電站、空調循環用水、采暖用熱水循環、工業供水系統、消防系統、船舶工業、也適合煉油工業中一般性用途。
SLB雙吸空調泵采用了目前國內外優秀的水力模型，性能穩定、效率高。產品結構緊湊、運行平穩振動小，安裝維修方便。該系列泵達到國際先進水平。
采用計算機對泵的水力模型進行優化設計，SLB雙吸泵具有高效率和顯著的抗汽蝕性能，該系列泵與國內同類產品相比，效率要高出1～3%，抗汽蝕性能也有所提高。

SLB型便拆式管道離心泵

SLB雙吸空調泵結構優點

（1）結構緊湊、占地空間小；進出口在同一條水平線上，安裝方便。采用便拆結構使泵在檢修時不需拆卸進出口管路和電機。轉子為一組合件，檢修十分方便。這一優點對更換大功率泵的軸承和機械密封等易損件優為明顯。
（2）轉子部件軸向尺寸短因而剛性好，而且泵與電機架、電機架與電機、聯軸器之間的聯接均為止口聯接，組件同心度高。同時優秀的水力模型幾乎沒有軸向力和徑向力，因而運行平穩、噪音低、振動小。
（3）泵軸采用獨立的軸承支承，保證電機長期安全地運行，泵軸承采用油脂潤滑，軸承壓蓋設有加油油杯。

SLB雙吸空調泵工作條件

（1）系統最高工作壓力為2.5Mpa；即泵出口壓力=泵入口壓力+泵揚程≤2.5Mpa。根據泵承受的最大壓力，泵體和泵蓋材質采用灰口鑄鐵（1.6Mpa）、球墨鑄鐵（2.0Mpa）、鑄鋼（2.5 Mpa，包括不銹鋼）。在訂貨時敬請注明泵的承壓情況和材質。
（2）工作介質為溫度不超過100℃的清水或物理化學性質類似清水的其他液體。
性能范圍:
出口直徑：DN=100～500mm
流量范圍：Q=82～2020m3/h
揚程范圍：H=13～125m
電機功率：N=5.5～315kw

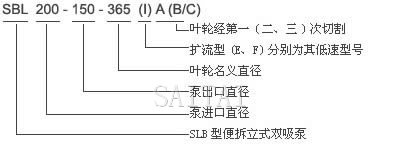

SLB雙吸空調泵型號意義

SLB雙吸空調泵主要零件材質及結構圖

零件名稱	可供選擇的材料
軸	45、40Cr、3Cr13、ICr18Ni、ICr18Ni9Ti
泵體、泵蓋	HT200、QT400-15、ZG230-450、ZG1Cr18Ni9Ti
葉輪	HT200、400-15、ZCuSn11、ZG1Cr18Ni9

SLB雙吸空調泵結構圖

SLB雙吸空調泵性能簡索

詳細技術數據請見正文(性能簡索中序號與性能區及外形安裝區的序號一致)

序號	泵型		流量 m3/h	揚程 (m)	電機 KW	查閱區
001	150-125-250(I)		289	75	90	P6
002		A	265	63	75
003		B	240	52	55
004		C	223	44.8	45
005	150-125-250E		145	18.8	11
006		A	233	15.8	11
007		B	123	13.5	7.5
008		C	116	11	5.5
009	150-125-250		245	68	75	P7
010		A	228	5805	55
011		B	212	51	45
012		C	195	43	37
013	150-125-250F		123	17	11
014		A	114	14.5	7.5
015		B	106	12.5	7.5
016		C	99	11.0	5.5
017	150-125-310(I)		268	123	200	P8
018		A	341	106	160
019		B	315	90	132
020		C	245	74	90
021	150-125-310E		185	31.2	22
022		A	172	27	18.5
023		B	158	22.5	15
024		C	143	18.5	11
025	150-125-310		283	119	160	P9
026		A	263	103	132
027		B	238	84	90
028		C	215	69	75
029	150-125-310F		141	29.5	18.5
030		A	131	25.5	15
031		B	120	21.2	11
032		C	112	17	11
033	150-125-375(I)		185	52	45	P10
034		A	170	44	30
035		B	158	38	30
036		C	141	30	18.5
037	150-125-375		163	52	45
038		A	150	44	30
039		B	138	37.5	22
040		C	121	28.7	18.5
041	200-150-230(I)
533		60	132	P11
042		A	497		52	110
043		B	454		43.5	75
044	C	412	34		75
045	200-150-230E		275		14.8	18.5
046	200-150-230E	A	260		13.2	15

序號	泵型		流量 m3/h	揚程 (m)	電機 KW	查閱區
047	200-150-230E	B	232	10.6	11	P11
048	200-150-230E	C	210	8.7	11	P11
049	200-150-230		472	60	110	P12
050		A	442	53	90
051		B	394	42	75
052		C	370	37	75
053	200-150-230F		256	15.1	15
054		A	242	13.5	15
055		B	224	11.5	11
056		C	200	9.1	7.5
057	200-150-290(I)		535	108	220	P13
058		A	483	88	185
059		B	437	72	132
060		C	389	57	110
061	200-150-290E		270	27	30
062		A	243	22	22
063		B	220	18.0	18.5
064		C	195	14.2	15
065	200-150-290		479	100	200	P14
066		A	438	83.5	160
067		B	400	70	110
068		C	355	55	90
069	200-150-290F		242	25	30
070		A	222	21	18.5
071		B	203	17.5	15
072		C	180	13.7	11
073	200-150-365(I)		310	47	75	P15
074		A	283	39	45
075		B	254	31.5	37
076		C	222	24	30
077	200-150-365		278	43	55
078		A	258	37	45
079		B	234	30.5	30
080		C	210	24.5	22
081	200-150-500(I)		328	76	110	P16
082		A	307	66.5	90
083		B	282	56	75
084		C	250	44.3	45
085	200-150-500		295	69.5	90
086		A	275	60.5	75
087		B	257	53	55
088		C	230	43.5	45
089	200-150-280(I)		443	21	37	P17
090		A	410	18	30
091		B	367	15	22
092		C	338	11.5	18.5

序號	泵型		流量 m3/h	揚程 (m)	電機 KW	查閱區
093	200-150-280		397	20.4	30	P17
094		A	362	17	30
095		B	340	14.5	22
096		C	318	11.5	18.5
097	200-150-360(I)		448	38	75	P18
098		A	404	31	55
099		B	363	25	37
100		C	325	20	30
101	200-150-360		407	35	55
102		A	374	29.5	45
103		B	345	25	37
104		C	312	20.5	30
105	200-150-460(I)		516	64	132	P19
106		A	468	54.5	110
107		B	419	43.5	75
108		C	375	35	55
109	200-150-460		440	60	110
110		A	402	50	90
111		B	359	40	75
112		C	326	33	45
113	250-200-605(I)		584	105	280	P20
114		A	536	88.5	200
115		B	494	75	160
116		C	450	61.5	132
117	250-200-605		537	90	200
118		A	500	78	160
119		B	468	68.5	132
120		C	419	57.5	110
121	250-200-320(I)		695	30	75	P21
122		A	641	25.5	75
123		B	586	21.3	55
124		C	530	17	37
125	250-200-320		638	28	75
126		A	597	24.5	55
127		B	552	21	45
128		C	497	17	37
129	250-200-420(I)		710	52	160	P22
130		A	642	42.5	110
131		B	586	35.5	90
132		C	525	28.5	75
133	250-200-420		649	48	132
134		A	596	40.5	90
135		B	550	34.5	75
136		C	495	28	55
137	250-200-520(I)		818	91	315	P23
138	250-200-520(I)	A	750	76.5	250	P23

序號	泵型		流量 m3/h	1424揚程 (m)	電機 KW	查閱區
139	250-200-520(I)	B	688	62.5	200	P23
140	250-200-520(I)	C	630	47.5	132
141	250-200-520		735	81.7	250
142		A	670	68	200
143		B	633	55	160
144		C	576	43.5	110
145	300-250-370(I)		1052	39	160	P24
146		A	968	33	132
147		B	915	27	110
148		C	843	20	75
149	300-250-370		1030	37	132
150		A	958	32	110
151		B	880	27	110
152		C	820	22	175
153	350-300-480(I)		1175	66	280	P25
154		A	1072	55	220
155		B	975	45.5	200
156		C	903	37.5	160
157	350-300-480		1080	54.5	220
158		A	1004	47	200
159		B	911	40.5	160
160		C	830	34.5	110
161	350-300-300(I)		1099	24.5	110	P26
162		A	1020	19.8	90
163		B	970	15.5	75
164		C	920	11.5	45
165	350-300-300		940	23	90
166		A	876	20	75
167		B	801	16.7	55
168		C	705	13.7	37
169	400-300-435(I)		1678	53	315	P27
170		A	1576	45	280
171		B	1476	36.5	200
172		C	1360	27.5	160
173	400-300-435		1620	51.5	315
174		A	1520	45	250
175		B	1442	37.5	200
176		C	1332	30.5	160
177	400-350-360(I)		1733	32	200	P28
178		A	1692	26.5	160
179		B	1642	21	132
180		C	1602	15	110
181	400-350-360		1424	31	160
182		A	1336	26.3	132
183		B	1270	22.5	110
184		C	1188	17.8	90

SLB雙吸空調泵外形與安裝尺寸（用于直接安裝）

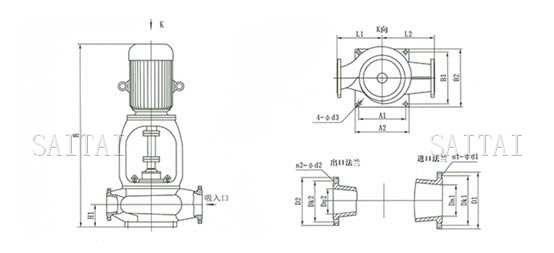

SLB雙吸空調泵外形尺寸圖

序號	泵型		外形與安裝尺寸							進口法蘭				出口法蘭				聯接板代號
			L1	L2	H1	H	A1×B1	A2×B2	d3	Dn1	Dk1	D1	n1-d1	Dn2	Dk2	D2	n2-d2
1	150-125-250(I)		360	400	195	1850	400×300	450×350	23	150	240	285	8-ф22	125	210	250	8-ф18	LS01
2		A				1765
3		B				1650
4		C				1600
5	150-125-250E					1600
6		A				1720
7		B				1520
8		C				1580
9	150-125-250					1850
10		A				1765
11		B				1650
12		C				1600
13	150-125-250F					1600
14		A				1720
15		B				1520
16		C				1580
17	150-125-310(I)					2110
18		A				2110
19		B				2000
20		C				1850
21	150-125-310E					1560
22		A				1560
23		B				1520
24		C				1520
25	150-125-310					2120
26		A				2000
27		B				1850
28		C				1820
29	150-125-310F					1560
30		A				1530
31		B				1530
32		C				1530
33	150-125-375(I)		400	450		1680
34		A				1630
35		B				1630
36		C				1580
37	150-125-375E					1660
38		A				1640
39		B				1620
40		C				1580
41	200-150-230(I)		400	450	215	2200	450×350	510×410	28	200	295	340	12-ф22	150	240	285	8-ф22	LS02
42		A				2130
43		B				1860
44		C				1860
45	200-150-230E					1620
46		A				1580
47		B				1580
48		C				1540
49	200-150-230					2130
50		A				1920
51		B				1880
52		C				1880
53	200-150-230F					1600
54		A				1600
55		B				1600
56		C				1530
57	200-150-290(I)					2350
58		A				2200
59		B				2120
60		C				2120
61	200-150-290E					1680
62		A				1630
63		B				1630
64		C				1600
65	200-150-290					2200
66		A				2130
67		B				2130
68		C				1920
69	200-150-290F					1700
70		A				1620
71		B				1600
72		C				1600
73	200-150-365(I)					2150
74		A				1880
75		B				1780
76		C				1720
77	200-150-365					2050
78		A				1900
79		B				1720
80		C				1660
81	200-150-500(I)		480	530	230	2160	520×350	600×410										LS03
82		A				2200
83		B				1980
84		C				1780
85	200-150-500					2020
86		A				1980
87		B				1880
88		C				1780
89	200-150-280(I)		430	480	230	1760												LS02
90		A				1720
91		B				1700
92		C				1650
93	200-150-280					1720
94		A				1720
95		B				1680
96		C				1650
97	200-150-360(I)					1980
98		A				1880
99		B				1760
100		C				1720
101	200-150-360					1880
102		A				1780
103		B				1760
104		C				1720
105	200-150-460(I)		480	550	260	2270	520×350	600×410	28	200	295	340	12-ф22	150	240	285	12-ф22	LS03
106		A				2220
107		B				1980
108		C				1880
109	200-150-460					2220
110		A				2020
111		B				1980
112		C				1780
113	250-200-605(I)		530	730	260	2480	600×430	680×500	32	250	355	405	12-ф26	200	295	340	12-ф22	LS05
114		A				2300
115		B				2260
116		C				2260
117	250-200-605					2300
118		A				2250
119		B				2250
120		C				2220
121	250-200-320(I)		480	550	260	1970	520×350	600×410	28									LS03
122		A				1970
123		B				1880
124		C				1800
125	250-200-320					1980
126		A				1880
127		B				1800
128		C				1800
129	250-200-420(I)		530	600	260	2250	550×400	630×470	28									LS04
130		A				2220
131		B				2030
132		C				1980
133	250-200-420					2250
134		A				2020
135		B				1980
136		C				1880
137	250-200-520(I)		550	600	320	2650	650×480	720×550	32									LS06
138		A				2620
139		B				2520
140		C				2430
141	250-200-520					2620
142		A				2520
143		B				2520
144		C				2360
145	300-250-370(I)		530	630	340		650×480	720×550	32	300	410	460	12-ф26	250	355	405	12-ф26	LS06
146		A
147		B
148		C
149	300-250-370
150		A
151		B
152		C
153	350-300-480(I)		600	700	340		650×480	720×550	32	350	470	520	16-ф26	300	410	460	12-ф26	LS06
154		A
155		B
156		C
157	350-300-480
158		A
159		B
160		C
161	350-300-300(I)		550	650	350
162		A
163		B
164		C
165	350-300-300
166		A
167		B
168		C
169	400-300-435(I)		700	800	370		720×600	800×680	32	400	525	580	16-ф30	350	470	520	16-ф26	LS07
170		A
171		B
172		C
173	400-300-435
174		A
175		B
176		C
177	400-300-36(I)		650	800	370
178		A
179		B
180		C
181	400-350-360
182		A
183		B
184		C

注：
1.本網頁的SLB型便拆式管道離心泵結構、結構圖、尺寸、參數、流量、揚程、電機轉速等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰水泵營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
