KPF-16平衡閥
原理特點
KPF-16平衡閥是一種具有特殊功能的閥門，具有良好的流量特性，能夠合理的分配流量，實現流量定量，可以有效地解決供熱(空調)系統中存在的室溫冷熱不勻問題。由于平衡閥設有開啟指示，開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路及用戶入口裝上適當規格的平衡閥。并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內，從而克服了“大流量，小溫差”的不合理化現象。上海賽泰泵閥有限公司生產的KPF-16平衡閥是供熱系統中的理想產品，最高介質溫度為100℃，歡迎選購。
KPF-16平衡閥
KPF-16平衡閥結構圖
主要技術參數
| 公稱壓力 | 試驗壓力(MPa) | 工作壓力(MPa) | 工作介質 | 介質溫度 (℃) |
||
| 殼體 | 密封 | P20 | P12 | |||
| 1.6 | 2.4 | 1.76 | 1.5 | 1.6 | 水 | 0-100 |
主要零件材質
| 零件名稱 | 閥體、閥蓋、閥瓣、填料壓套 | 閥桿、密封圈 | 閥桿、螺母 | 墊圈 | 填料 | |
| 材料 | 灰 鑄 鐵 | 不銹鋼 | 鑄鋼 | 橡膠石棉板 | 膨脹石墨 | |
主要外形尺寸
| 型號 | KPF-16 | |||||||||||||||||||
| 公稱壓力PN | 1.6 | |||||||||||||||||||
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | ||
| 尺寸 mm |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | 622 | 698 | 787 | 914 | 978 | 1295 | |
| H | 150 | 160 | 182 | 192 | 250 | 264 | 380 | 413 | 446 | 540 | 623 | 687 | 782 | 914 | 968 | 1037 | 1440 | 1790 | ||
| H1 | 160 | 170 | 197 | 207 | 270 | 284 | 410 | 448 | 506 | 595 | 688 | 762 | 867 | 1009 | 1073 | 1152 | 1440 | 1790 | ||
| Do | 80 | 180 | 80 | 90 | 100 | 120 | 200 | 200 | 240 | 240 | 360 | 400 | 500 | 500 | 680 | 680 | ||||
安裝使用注意事項
平衡閥的安裝位置：平衡閥既可以安裝在供水管上，也可以安裝在回水管上。一般我們建議裝在回水管上，尤其對于高溫環路為方便調試，更要裝在回水管上，安裝了平衡閥的供(回)水管就必要再設截止閥。

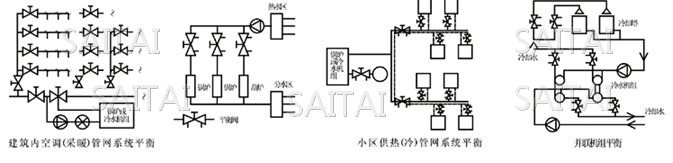

KPF-16平衡閥安裝使用圖
注：
1.本網頁的KPF-16平衡閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
