W系列水力噴射器
W系列水力噴射器是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。它是利用一定壓力的水流通過對稱均布成一定側斜度的噴咀噴出。聚合在一個焦點上，由于噴射水流速度較高，于是周圍形成負壓使器室內產生真空，另外由于二次蒸汽與噴射水流直接接觸，進行熱交換，絕大部分的蒸汽凝結成水，小量未被冷凝的蒸汽與不凝結的氣體亦由于與高速噴射的水流互相摩擦，混合與擠壓，通過擴壓管被排除，使器室內形成更高的真空。水力噴射器應用極為廣泛，主要用于真空與蒸發系統，進行真空抽水、真空蒸發、真空過濾、真空結晶、干燥、脫臭等工藝，是制糖、制藥、化工、食品、制鹽、味精、牛奶、發酵以及一些輕工、國防部門廣泛需求的設備。但目前生產水力噴射器的制造廠較小，品種亦不齊全，為此，我單位近年來不斷改進設計。采用多噴咀與汽環（導向盤）等結構。以及用多級泵進水，低位安裝，完善與提高了其工作性能，因此具有一定的先進性，是真空冷凝設備的一種革新深受各地用戶單位的歡迎。
W系列水力噴射器
W系列水力噴射器結構與優點
水力噴射器由器體、器蓋、噴咀、噴咀座板、導向盤、擴壓管及單向閥等部件組成，噴咀用不銹鋼制造，噴咀座板由優質鋼加工，其余零件則系鑄鐵鑄造。噴咀采用多噴咀的結構形式，以便得到較大的水―汽接觸面積，有利于熱交換的進行，獲得較好的助理效果。噴咀座板加工精密，精度較高，以便噴射水流準確地聚集在同一的焦點。導向盤用于減慢蒸汽（或空氣）的流速，使蒸汽均勻地導入器室內以免噴射水流偏斜，降低抽射效能。整個裝置結構緊湊精密，強度亦較高，用于真空蒸發系統中，由于能把冷凝器的冷凝作用與真空泵的抽氣作用合并在一個設備中同時完成，大大地簡化了工藝流程，比之原來用真空泵與舊式冷凝器的裝置，可以節省去真空泵、冷凝器，分水器等設備，并且還有下列優點：（1）水力噴射器體積小、重量輕、結構緊湊。而效能又比較高，耗電量低于真空系統，投資省。（2）操作簡單維修方便，不用專職人員管理，由于無機械傳動部分，所以噪聲低，不需消耗潤滑油。（3）可以室外底位安裝，占地面積少，可以節省廠房建筑面積與安裝費用。

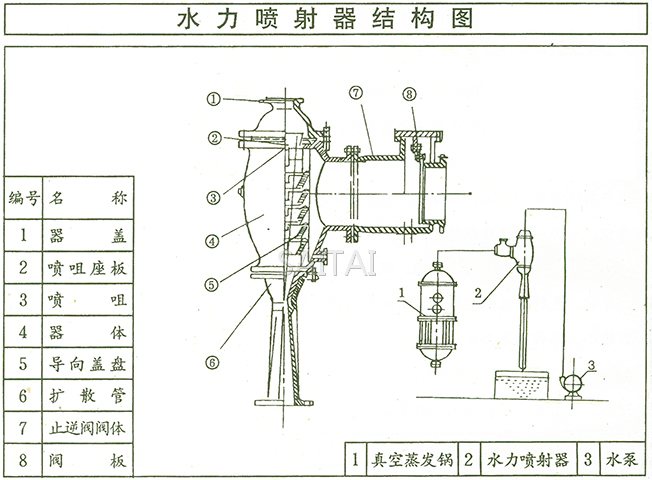

水力噴射器結構圖

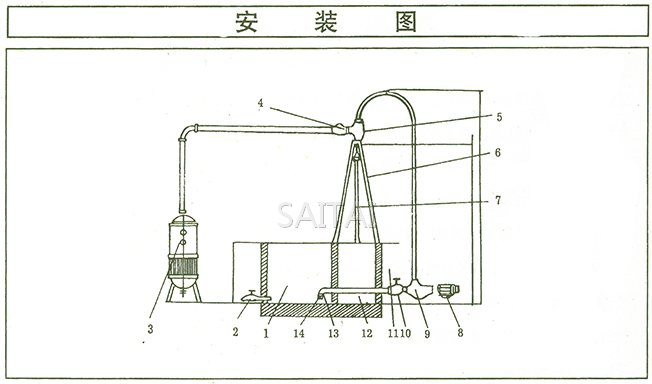

水力噴射器安裝圖
W系列水力噴射器主要技術與規格
W300L 水力噴射器
效能 適應蒸發量300立升/時的濃縮設備的真空蒸發冷凝系統
噴咀只數 3只 真空度 680毫米汞柱以上 安裝高度 >4.5米
配套 多級水泵 型號 50D8×5
W500L 水力噴射器
效能 適應蒸發量500立升/時的濃縮設備的真空蒸發冷凝系統
噴咀只數 4只 真空度 680毫米汞柱以上 安裝高度 >4.5米
配套 多級水泵 型號 80D12×4
W700L 水力噴射器
效能 適應蒸發量700立升/時的濃縮設備的真空蒸發冷凝系統
噴咀只數 7只 真空度 680毫米汞柱以上 安裝高度 >4.5米
配套 多級水泵 型號 80D12×4
W1000L 水力噴射器
效能 適應蒸發量1000立升/時的濃縮設備的真空蒸發冷凝系統
噴咀只數 7只 真空度 680毫米汞柱以上 安裝高度 >4.5米
配套 多級水泵 型號 80D12×5
W1200L 水力噴射器
效能 適應蒸發量1200立升/時的濃縮設備的真空蒸發冷凝系統
噴咀只數 6只 真空度 680毫米汞柱以上 安裝高度 >4.5米
配套 多級水泵 型號 80D12×6
W1500L 水力噴射器
效能 適應蒸發量1500立升/時的濃縮設備的真空蒸發冷凝系統
噴咀只數 6只 真空度 680毫米汞柱以上 安裝高度 >4.5米
配套 多級水泵 型號 125D25×2
W2000L 水力噴射器
效能 適應蒸發量2000立升/時的濃縮設備的真空蒸發冷凝系統
噴咀只數 12只 真空度 680毫米汞柱以上 安裝高度 >4.5米
配套 多級水泵 型號 125D25×2
W3000L 水力噴射器
效能 適應蒸發量3000立升/時的濃縮設備的真空蒸發冷凝系統
噴咀只數 只 真空度 680毫米汞柱以上 安裝高度 >4.5米
配套 多級水泵 型號 150D30×2
或125D25×4
W系列水力噴射器主要技術規格
| 項目 技術數據 型號規格 | 蒸發量 L/h 立升/小時 | 真空度 MPa 毫米汞柱 | 揚程 m | 流量 m3 | 配套多級水泵型號 |
| W-100L | 100 | 0.097（680-720） | 45 | 18 | 50D8×5 |
| W-200L | 200 | 0.097（680-720） | 45 | 18 | 50D8×5 |
| W-300L | 300 | 0.097（680-720） | 45 | 18 | 50D8×5 |
| W-400L | 400 | 0.097（680-720） | 45 | 18 | 50D8×6 |
| W-500L | 500 | 0.097（680-720） | 45 | 32 | 80D12×4 |
| W-600L | 600 | 0.097（680-720） | 45 | 32 | 80D12×4 |
| W-700L | 700 | 0.097（680-720） | 45 | 32 | 80D12×4 |
| W-800L | 800 | 0.097（680-720） | 50 | 32 | 80D12×5 |
| W-900L | 900 | 0.097（680-720） | 50 | 32 | 80D12×5 |
| W-1000L | 1000 | 0.097（680-720） | 50 | 32 | 80D12×5 |
| W-1200L | 1200 | 0.091（680-650） | 50 | 32 | 80D12×6 |
| W-1500L | 1500 | 0.091（680-650） | 50 | 108 | 125D25×2(4BA12) |
| W-1800L | 1800 | 0.091（680-650） | 50 | 108 | 125D25×2 |
| W-2000L | 2000 | 0.091（680-650） | 50 | 108 | 125D25×3 |
| W-3000L | 3000 | 0.091（680-650） | 50 | 108 | 125D25×4(150D30×2) |
| 備注：以上各種型號，安裝高度>4.5米，器體水壓試驗0.6MPa無泄露。 | |||||
注：
1.本網頁的W系列水力噴射器結構、結構圖、尺寸、參數、流量、揚程、電機轉速等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰水泵營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
