對夾連接V形球閥

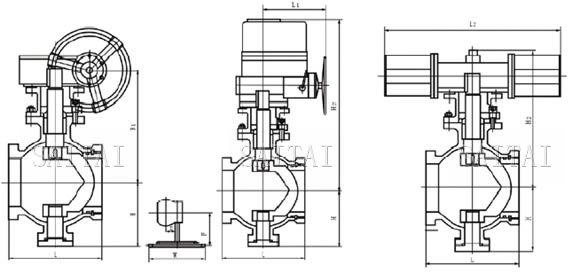

對夾連接V形球閥結構圖
應用規(guī)范
- 設計、制造 按GB12237-89
- 結構長度按 GB12221-89
- 連接法蘭：JB79-94
- 閥門檢查和試驗按GB13927-89
PN1.6 MPa主要連接尺寸及重量
| 公稱通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 500 | |
| L | 124 | 145 | 165 | 194 | 210 | 229 | 243 | 297 | 338 | 520 | 600 | |
| H | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 470 | 580 | |
| 手動 | H1 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 670 | 840 |
| E | - | - | - | - | - | - | 116 | 116 | 171 | 257 | 257 | |
| F | - | - | - | - | - | - | 350 | 350 | 400 | 400 | 400 | |
| W | 230 | 40 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | |
| Wt(?K) | 12 | 16 | 22 | 35 | 58 | 74 | 205 | 322 | 460 | 864 | 1600 | |
| 電動 | H2 | - | - | - | - | - | 554 | 600 | 652 | 760 | 830 | 940 |
| L1 | - | - | - | - | - | 235 | 235 | 235 | 259 | 400 | 410 | |
| 氣動 | H3 | 274 | 379 | 389 | 479 | 552 | 666 | 736 | 926 | 1059 | 1393 | 1538 |
| L2 | 270 | 405 | 405 | 576 | 576 | 776 | 776 | 776 | 1060 | 1360 | 1360 | |
PN2.5 MPa主要連接尺寸及重量
| 公稱通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 500 | |
| L | 124 | 145 | 165 | 194 | 210 | 229 | 243 | 297 | 338 | 520 | 600 | |
| H | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 470 | 580 | |
| 手動 | H1 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 670 | 840 |
| E | - | - | - | - | - | - | 116 | 116 | 171 | 257 | 257 | |
| F | - | - | - | - | - | - | 350 | 350 | 400 | 400 | 400 | |
| W | 230 | 40 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | |
| Wt(?K) | 15 | 24 | 30 | 55 | 87 | 118 | 255 | 370 | 533 | 1030 | 2100 | |
| 電動 | H2 | - | - | - | - | - | 235 | 235 | 400 | 400 | 410 | 420 |
| L1 | - | - | - | - | - | 74 | 350 | 350 | 420 | 400 | 400 | |
| 氣動 | H3 | 340 | 379 | 452 | 479 | 646 | 666 | 814 | 1002 | 1059 | 1205 | 1295 |
| L2 | 405 | 405 | 574 | 574 | 756 | 756 | 1060 | 1060 | 1060 | 1360 | 2840 | |
注：
1.本網頁的對夾連接V形球閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
