高壓焊接球閥
高壓焊接球閥Q61 F/N-160/320 C/P Q661 F/N-160/320 C/P
產品特征
- 公稱壓力：16-32MPa
- 適用溫度范圍：-20～232℃～350℃
- 適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。
- 焊接類型：對焊（BW）、承插焊（SW）

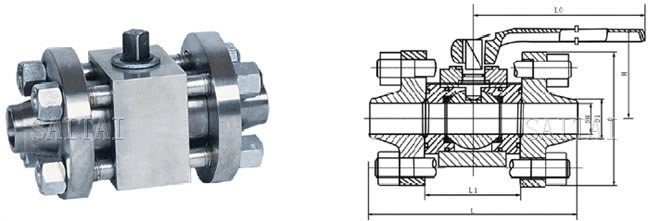

PN1.6 MPa主要連接尺寸及重量
| 型 號 | 公稱通徑 | 尺 寸 （mm） | ||||||
| L | L1 | D | D1 | H | Lo | |||
| Q61F/N-160 Q661F/N-160 |
10 | 150 | 60 | 90 | 18 | 58 | 220 | |
| 15 | 170 | 70 | 100 | 23 | 62 | 220 | ||
| 20 | 191 | 81 | 110 | 29 | 75 | 250 | ||
| 25 | 205 | 95 | 115 | 36 | 80 | 250 | ||
| 32 | 230 | 110 | 150 | 43 | 96 | 300 | ||
| 40 | 260 | 120 | 170 | 49 | 111 | 400 | ||
| 50 | 330 | 140 | 200 | 61 | 128 | 400 | ||
| 65 | 360 | 150 | 225 | 80 | 180 | 500 | ||
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | ||
| 100 | 430 | 188 | 320 | 118 | 245 | 800 | 氣動裝置 | |
| Q661F/N-160 Q661F/N-320 |
10 | 150 | 60 | 90 | 18 | 211 | 255 | QD60 |
| 15 | 170 | 70 | 100 | 23 | 293 | 348 | QD100 | |
| 20 | 191 | 81 | 110 | 29 | 297 | 348 | QD100 | |
| 25 | 205 | 95 | 115 | 36 | 303 | 348 | QD100 | |
| 32 | 230 | 110 | 150 | 43 | 456 | 520 | QD150 | |
| 40 | 260 | 120 | 170 | 49 | 463 | 520 | QD150 | |
| 50 | 330 | 140 | 200 | 61 | 478 | 520 | QD150 | |
| 65 | 360 | 150 | 225 | 80 | 180 | 500 | - | |
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | - | |
| 100 | 430 | 188 | 320 | 118 | 245 | 800 | - | |
主要零件材料
| 適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
| 水、蒸汽、 油品 |
Q61N-160/320C Q661N-160/320C |
A105、45 | 1Cr18/ 1Cr18Ni9Ti |
鑄鐵 WCB |
聚四氟乙烯PTFE 增強聚四氟乙烯 VUILUK PTFE 對位聚苯PPL |
聚四氟乙烯PTFE 對位聚苯PPL |
| 硝酸類 | Q61N-160/320P Q661N-160/320P |
304/ 1Cr18Ni9Ti |
304/ 1Cr18Ni9Ti |
|||
| 醋酸類 | Q61N-160/320R Q661N-160/320R |
316/ 1Cr18Ni12Mo2Ti |
316/ 1Cr18Ni12Mo2Ti |
注：
1.本網頁的高壓焊接球閥 結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
