隔膜式電動遙控閥
產品概述
J145X隔膜式電動遙控閥(水力控制閥)主要安裝在各類給水系統的管道上，根據電信號或手動操作，是閥門打開或關閉。J145X隔膜式電動遙控閥具有相當準確快速的控制反應。關閉速度可調，閥門平穩關閉而不會產生壓力波動。上海賽泰泵閥有限公司生產的J145X隔膜式電動遙控閥采用三向電磁閥，維護簡單。

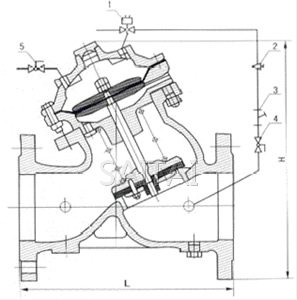

隔膜式電動遙控閥
1、電磁導閥 2、針型閥 3、過濾器 4、小球閥 5、小球閥
典型安裝圖
隔膜式電動遙控閥典型安裝示意圖
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 |
| H | 320 | 367 | 400 | 452 | 522 | 592 | 696 | 810 | 943 | 1200 | 1230 | 1230 | 1270 | 1600 |
注：
1.本網頁的隔膜式電動遙控閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
