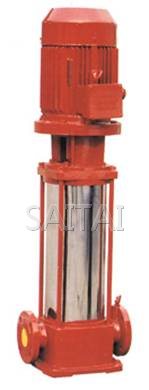

XBD(Ⅰ)型立式多級消防離心泵
XBD(Ⅰ)型立式多級消防離心泵，簡稱：XBD(I)消防泵。本單位在原有立式多級泵基礎上根據消防泵的較新標準要求進行開發出的新一代XBD管道型中低壓消防泵組產品。該系列泵在性能、結構、材料和配套上均滿足消防泵的要求。由于采用優秀的水力模型，因此該系列泵具有滿足用戶要求；采用立式泵結構，具有效率高、性能范圍廣的特點，可更好地節省占地面積的優點；采用優質軸承和優質電機，使泵運行更為安全可靠、噪聲低、振動小；采用水力平衡軸向力，減少平衡鼓，可使運行更為平穩；其軸封有機械密封和填料密封兩種形式；該泵還具有進出水法蘭管線布置、轉速高、重量輕等特點。適用于各種場合如住宅、賓館、辦公大樓、商業大樓、工廠、醫院等處的消防給水。
XBD(Ⅰ)型立式多級消防離心泵

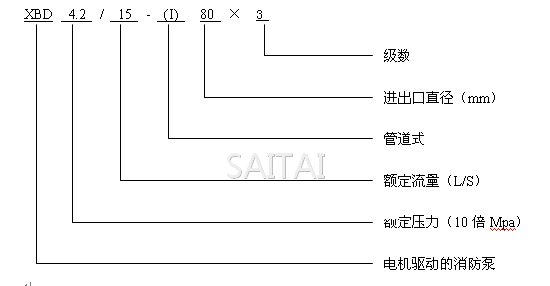

XBD(I)消防泵型號意義、性能范圍、工作條件
XBD(I)消防泵型號意義、性能范圍、工作條件
性能范圍
流量：5~115L/S
揚程：20~230m
功率：3~200kw
工作條件
1、 可輸送清水或物理化學性質類似于清水的無腐蝕性介質，其固體不溶物不超過0.1%。
2、 介質溫度：-15℃~120℃。
3、 最大工作壓力：XBD型泵：≤2.5Mpa，即系統壓力+揚程≤2.5Mpa，XBD（I）型泵：≤2.0Mpa。
4、 環境溫度不大于40℃，相對濕度小于95%。

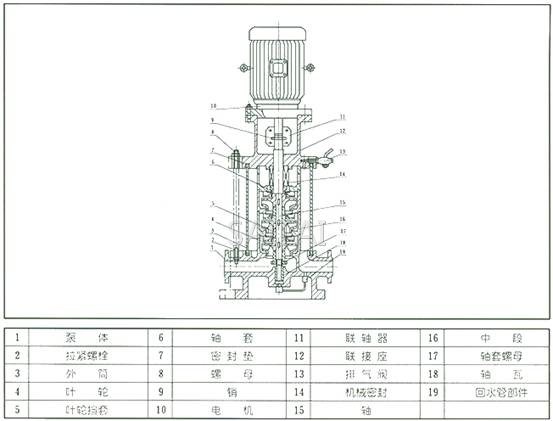

XBD(I)消防泵結構簡圖及說明
XBD(I)消防泵結構簡圖及說明
1、 該泵為立式、多級節段式結構，泵進出水法蘭處在同一直線上，葉輪采用水力平衡方平衡軸向力。泵下端有一導軸承，軸通過夾殼聯軸器與電機軸固定傳動，外筒為不銹鋼筒。
2、 軸封采用機械密封。
3、 泵由電機驅動，從電機端方向看，泵順時針?lè)较蛐D(zhuǎn)。
4、 泵出口設有排氣閥（氣嘴），可保證泵內氣體能完全排盡。
5、 葉輪可采用青銅材料，避免長期停機后葉輪與導葉間銹合。
XBD(I)消防泵主要零件材料
| 零件名稱 | 軸封 | 軸 | 軸承體 | 聯軸器 | 中 段 | 出水段 | 導 葉 | 葉輪 | 軸套 | 進水段 |
| 材質 | 填料、機械密封 | 2Cr13 | HT200 | HT200 | HT200 | HT200 | HT200 | HT200或青銅 | HT200 | HT200 |
| 零件名稱 | 外筒 | 螺母 | 連接座 | 軸瓦 | ||||||
| 材 質 | ZG1Cr18Ni9Ti | 45 | HT200 | QSA4-3 |
XBD(I)消防泵性能參數
| 序號 | 型號 | 流量Q | 揚程 | 效率 | 轉速 | 功率 | 氣蝕余量m | 進出口徑mm | 總高 mm | 重量 Kg | ||
| m3/h | L/S | m | % | r/min | 軸功率 | 電機功率 | ||||||
| 1 | XBD3.6/0.56-(I)25×3 | 1.4 2 2.4 | 0.39 0.56 0.67 | 38 36 33 | 23 30 32 | 2900 | 0.63 0.65 0.67 | 1.1 | 1.4 1.7 1.8 | 25 | 606 | 58 |
| 2 | XBD4.8/0.56-(I)25×4 | 1.4 2 2.4 | 0.39 0.56 0.67 | 50 48 44 | 23 30 32 | 2900 | 0.83 0.87 0.90 | 1.1 | 1.4 1.7 1.8 | 25 | 646 | 62 |
| 3 | XBD6/0.56-(I)25×5 | 1.4 2 2.4 | 0.39 0.56 0.67 | 63 60 55 | 23 30 32 | 2900 | 1.04 1.09 1.12 | 1.5 | 1.4 1.7 1.8 | 25 | 700 | 68 |
| 4 | XBD7.2/0.56-(I)25×6 | 1.4 2 2.4 | 0.39 0.56 0.67 | 76 72 66 | 23 30 32 | 2900 | 1.26 1.30 1.35 | 1.5 | 1.4 1.7 1.8 | 25 | 750 | 72 |
| 5 | XBD8.4/0.56-(I)25×7 | 1.4 2 2.4 | 0.39 0.56 0.67 | 88 84 77 | 23 30 32 | 2900 | 1.46 1.52 1.57 | 2.2 | 1.4 1.7 1.8 | 25 | 816 | 78 |
| 6 | XBD9.6/0.56-(I)25×8 | 1.4 2 2.4 | 0.39 0.56 0.67 | 101 96 88 | 23 30 32 | 2900 | 1.63 1.74 1.80 | 2.2 | 1.4 1.7 1.8 | 25 | 856 | 82 |
| 7 | XBD10.8/0.56-(I)25×9 | 1.4 2 2.4 | 0.39 0.56 0.67 | 114 108 99 | 23 30 32 | 2900 | 1.89 1.96 2.02 | 2.2 | 1.4 1.7 1.8 | 25 | 896 | 86 |
| 8 | XBD12/0.56-(I)25×10 | 1.4 2 2.4 | 0.39 0.56 0.67 | 126 120 110 | 23 30 32 | 2900 | 2.01 2.17 2.24 | 3 | 1.4 1.7 1.8 | 25 | 981 | 98 |
| 9 | XBD13.2/0.56-(I)25×11 | 1.4 2 2.4 | 0.39 0.56 0.67 | 139 132 121 | 23 30 32 | 2900 | 2.31 2.39 2.47 | 3 | 1.4 1.7 1.8 | 25 | 1021 | 102 |
| 10 | XBD14.4/0.56-(I)25×12 | 1.4 2 2.4 | 0.39 0.56 0.67 | 152 144 132 | 23 30 32 | 2900 | 2.62 2.61 2.70 | 3 | 1.4 1.7 1.8 | 25 | 1061 | 106 |
| 11 | XBD3.3/1.11-(I)25×3 | 2.8 4 4.8 | 0.78 1.11 1.33 | 36 33 28.5 | 32 40 41 | 2900 | 0.86 0.90 0.91 | 1.1 | 1.4 1.7 1.8 | 25 | 606 | 58 |
| 12 | XBD4.4/1.11-(I)25×4 | 2.8 4 4.8 | 0.78 1.11 1.33 | 48 44 38 | 32 40 41 | 2900 | 1.14 1.20 1.21 | 1.5 | 1.4 1.7 1.8 | 25 | 671 | 65 |
| 13 | XBD5.5/1.11-(I)25×5 | 2.8 4 4.8 | 0.78 1.11 1.33 | 60 55 47.5 | 32 40 41 | 2900 | 1.43 1.50 1.51 | 2.2 | 1.4 1.7 1.8 | 25 | 736 | 72 |
| 14 | XBD6.6/1.11-(I)25×6 | 2.8 4 4.8 | 0.78 1.11 1.33 | 72 66 57 | 32 40 41 | 2900 | 1.72 1.80 1.82 | 2.2 | 1.4 1.7 1.8 | 25 | 776 | 76 |
| 15 | XBD7.7/1.11-(I)25×7 | 2.8 4 4.8 | 0.78 1.11 1.33 | 84 77 66.5 | 32 40 41 | 2900 | 2.00 2.10 2.12 | 2.2 | 1.4 1.7 1.8 | 25 | 816 | 86 |
| 16 | XBD8.8/1.11-(I)25×8 | 2.8 4 4.8 | 0.78 1.11 1.33 | 96 88 76 | 32 40 41 | 2900 | 2.29 2.40 2.42 | 3 | 1.4 1.7 1.8 | 25 | 901 | 90 |
| 17 | XBD9.9/1.11-(I)25×9 | 2.8 4 4.8 | 0.78 1.11 1.33 | 108 99 86.5 | 32 40 41 | 2900 | 2.57 2.70 2.73 | 3 | 1.4 1.7 1.8 | 25 | 941 | 94 |
| 18 | XBD11/1.11-(I)25×10 | 2.8 4 4.8 | 0.78 1.11 1.33 | 120 110 95 | 32 40 41 | 2900 | 2.86 3.00 3.03 | 4 | 1.4 1.7 1.8 | 25 | 1011 | 110 |
| 19 | XBD12.1/1.11-(I)25×11 | 2.8 4 4.8 | 0.78 1.11 1.33 | 132 121 104.5 | 32 40 41 | 2900 | 3.14 3.30 3.33 | 4 | 1.4 1.7 1.8 | 25 | 1051 | 114 |
| 20 | XBD13.2/1.11-(I)25×12 | 2.8 4 4.8 | 0.78 1.11 1.33 | 144 132 114 | 32 40 41 | 290 | 3.43 3.60 3.64 | 4 | 1.4 1.7 1.8 | 25 | 1091 | 118 |
| 21 | XBD14.3/1.11-(I)25×13 | 2.8 4 4.8 | 0.78 1.11 1.33 | 156 143 123.5 | 32 40 41 | 2900 | 3.72 3.90 3.94 | 4 | 1.4 1.7 1.8 | 25 | 1131 | 122 |
| 22 | XBD3.6/1.67-(I)40×3 | 4.2 6 7.2 | 1.17 1.67 2.0 | 41 36 30.5 | 43 52 52 | 2900 | 1.09 1.13 1.15 | 1.5 | 1.4 1.7 1.8 | 40 | 657 | 72 |
| 23 | XBD4.8/1.67-(I)40×4 | 4.2 6 7.2 | 1.17 1.67 2.0 | 54 48 40.6 | 43 52 52 | 2900 | 1.45 1.5 1.53 | 2.2 | 1.4 1.7 1.8 | 40 | 622 | 78 |
| 24 | XBD6/1.67-(I)40×5 | 4.2 6 7.2 | 1.17 1.67 2.0 | 68 60 51 | 43 52 52 | 2900 | 1.81 1.88 1.92 | 2.2 | 1.4 1.7 1.8 | 40 | 762 | 82 |
| 25 | XBD7.2/1.67-(I)40×6 | 4.2 6 7.2 | 1.17 1.67 2.0 | 82 72 61 | 43 52 52 | 2900 | 2.18 2.26 2.30 | 3 | 1.4 1.7 1.8 | 40 | 847 | 92 |
| 26 | XBD8.4/1.67-(I)40×7 | 4.2 6 7.2 | 1.17 1.67 2.0 | 95 84 71 | 43 52 52 | 2900 | 2.54 2.64 2.69 | 3 | 1.4 1.7 1.8 | 40 | 887 | 96 |
| 27 | XBD9.6/1.67-(I)40×8 | 4.2 6 7.2 | 1.17 1.67 2.0 | 109 96 81 | 43 52 52 | 2900 | 2.91 3.01 3.07 | 4 | 1.4 1.7 1.8 | 40 | 967 | 112 |
| 28 | XBD10.8/1.67-(I)40×9 | 4.2 6 7.2 | 1.17 1.67 2.0 | 123 108 91 | 43 52 52 | 2900 | 3.27 3.39 3.45 | 4 | 1.4 1.7 1.8 | 40 | 1007 | 116 |
| 29 | XBD12/1.67-(I)40×10 | 4.2 6 7.2 | 1.17 1.67 2.0 | 136 120 102 | 43 52 52 | 2900 | 3.63 3.77 3.84 | 4 | 1.4 1.7 1.8 | 40 | 1047 | 120 |
| 30 | XBD13.2/1.67-(I)40×11 | 4.2 6 7.2 | 1.17 1.67 2.0 | 150 132 112 | 43 52 52 | 2900 | 4.0 4.15 4.22 | 5.5 | 1.4 1.7 1.8 | 40 | 1132 | 140 |
| 31 | XBD14.4/1.67-(I)40×12 | 4.2 6 7.2 | 1.17 1.67 2.0 | 164 144 122 | 43 52 52 | 2900 | 4.36 4.52 4.60 | 5.5 | 1.4 1.7 1.8 | 40 | 1172 | 146 |
| 32 | XBD3/3.33-(I)50×2 | 8.4 12 14.4 | 2.33 3.33 4.0 | 36 30 24 | 48 56 53 | 2900 | 1.72 1.75 1.85 | 2.2 | 1.4 1.8 1.8 | 50 | 766 | 113 |
| 33 | XBD4.5/3.33-(I)50×3 | 8.4 12 14.4 | 2.33 3.33 4.0 | 54 45 36 | 48 56 53 | 2900 | 2.57 2.63 2.78 | 3 | 1.4 1.8 1.8 | 50 | 866 | 129 |
| 34 | XBD6.0/3.33-(I)50×4 | 8.4 12 14.4 | 2.33 3.33 4.0 | 72 60 48 | 48 56 53 | 2900 | 3.43 3.6 3.70 | 4 | 1.4 1.8 1.8 | 50 | 1001 | 149 |
| 35 | XBD7.5/3.33-(I)50×5 | 8.4 12 14.4 | 2.33 3.33 4.0 | 90 75 60 | 48 56 53 | 2900 | 4.2 4.27 4.63 | 5.5 | 1.4 1.8 1.8 | 50 | 1126 | 181 |
| 36 | XBD9/3.33-(I)50×6 | 8.4 12 14.4 | 2.33 3.33 4.0 | 108 90 72 | 48 56 53 | 2900 | 5.15 5.25 5.55 | 5.5 | 1.4 1.8 1.8 | 50 | 1201 | 190 |
| 37 | XBD10.5/3.33-(I)50×7 | 8.4 12 14.4 | 2.33 3.33 4.0 | 126 105 84 | 48 56 53 | 2900 | 6.0 6.12 6.48 | 7.5 | 1.4 1.8 1.8 | 50 | 1276 | 204 |
| 38 | XBD12/3.33-(I)50×8 | 8.4 12 14.4 | 2.33 3.33 4.0 | 144 120 96 | 48 56 53 | 2900 | 6.86 7.0 7.40 | 7.5 | 1.4 1.8 1.8 | 50 | 1351 | 212 |
| 39 | XBD13.5/3.33-(I)50×9 | 8.4 12 14.4 | 2.33 3.33 4.0 | 162 135 108 | 48 56 53 | 2900 | 7.72 7.87 8.33 | 11 | 1.4 1.8 1.8 | 50 | 1556 | 265 |
| 40 | XBD15/3.33-(I)50×10 | 8.4 12 14.4 | 2.33 3.33 4.0 | 180 150 120 | 48 56 53 | 2900 | 8.58 8.75 9.26 | 11 | 1.4 1.8 1.8 | 50 | 1631 | 273 |
| 41 | XBD3/5-(I)50×2 | 12.6 18 21.6 | 3.5 5 6 | 36 30 25 | 53 62 62 | 2900 | 2.33 2.37 2.37 | 3 | 1.4 1.8 1.8 | 50 | 791 | 122 |
| 42 | XBD4.5/5-(I)50×3 | 12.6 18 21.6 | 3.5 5 6 | 54 45 37.5 | 53 62 62 | 2900 | 3.5 3.56 3.56 | 4 | 1.4 1.8 1.8 | 50 | 926 | 142 |
| 43 | XBD6/5-(I)50×4 | 12.6 18 21.6 | 3.5 5 6 | 72 60 50 | 53 62 62 | 2900 | 4.66 4.75 4.75 | 5.5 | 1.4 1.8 1.8 | 50 | 1051 | 175 |
| 44 | XBD7.5/5-(I)50×5 | 12.6 18 21.6 | 3.5 5 6 | 90 75 62.5 | 53 62 62 | 2900 | 5.83 5.93 5.93 | 7.5 | 1.4 1.8 1.8 | 50 | 1126 | 189 |
| 45 | XBD9/5-(I)50×6 | 12.6 18 21.6 | 3.5 5 6 | 108 90 75 | 53 62 62 | 2900 | 7.0 7.12 7.12 | 7.5 | 1.4 1.8 1.8 | 50 | 1201 | 198 |
| 46 | XBD10.5/5-(I)50×7 | 12.6 18 21.6 | 3.5 5 6 | 126 105.5 87.5 | 53 62 62 | 2900 | 8.16 8.30 8.31 | 11 | 1.4 1.8 1.8 | 50 | 1406 | 252 |
| 47 | XBD12/5-(I)50×8 | 12.6 18 21.6 | 3.5 5 6 | 144 120 100 | 53 62 62 | 2900 | 9.32 9.49 9.49 | 11 | 1.4 1.8 1.8 | 50 | 1481 | 261 |
| 48 | XBD13.5/5-(I)50×9 | 12.6 18 21.6 | 3.5 5 6 | 162 135 112.5 | 53 62 62 | 2900 | 10.79 10.68 10.68 | 11 | 1.4 1.8 1.8 | 50 | 1556 | 280 |
| 49 | XBD15/5-(I)50×10 | 12.6 18 21.6 | 3.5 5 6 | 180 150 125 | 53 62 62 | 2900 | 11.66 11.87 11387 | 15 | 1.4 1.8 1.8 | 50 | 1631 | 289 |
| 50 | XBD2.4/10-(I)80×2 | 25.2 36 43.2 | 7 10 12 | 27 24 21 | 59 68 67 | 2900 | 3.14 3.46 3.68 | 4 | 3.5 4 4.2 | 80 | 917 | 193 |
| 51 | XBD3.6/10-(I)80×3 | 25.2 36 43.2 | 7 10 12 | 40.5 36 31.5 | 59 68 67 | 2900 | 4.71 5.19 5.53 | 5.5 | 3.5 4 4.2 | 80 | 1052 | 227 |
| 52 | XBD4.8/10-(I)80×4 | 25.2 36 43.2 | 7 10 12 | 54 48 42 | 59 68 67 | 2900 | 6.29 6.92 7.37 | 7.5 | 3.5 4 4.2 | 80 | 1137 | 244 |
| 53 | XBD6/10-(I)80×5 | 25.2 36 43.2 | 7 10 12 | 67.5 60 52.5 | 59 68 67 | 2900 | 7.86 8.67 9.22 | 11 | 3.5 4 4.2 | 80 | 1352 | 292 |
| 54 | XBD7.2/10-(I)80×6 | 25.2 36 43.2 | 7 10 12 | 81 72 63 | 59 68 67 | 2900 | 9.43 10.39 11.06 | 11 | 3.5 4 4.2 | 80 | 1437 | 302 |
| 55 | XBD8.4/10-(I)80×7 | 25.2 36 43.2 | 7 10 12 | 94.5 84 73.5 | 59 68 67 | 2900 | 11.0 12.12 12.9 | 15 | 3.5 4 4.2 | 80 | 1522 | 322 |
| 56 | XBD9.6/10-(I)80×8 | 25.2 36 43.2 | 7 10 12 | 108 96 84 | 59 68 67 | 2900 | 12.58 13.85 14.75 | 15 | 3.5 4 4.2 | 80 | 1607 | 332 |
| 57 | XBD10.8/10-(I)80×9 | 25.2 36 43.2 | 7 10 12 | 121.5 108 94.5 | 59 68 67 | 2900 | 14.14 15.59 16.5 | 18.5 | 3.5 4 4.2 | 80 | 1737 | 365 |
| 58 | XBD12/10-(I)80×10 | 25.2 36 43.2 | 7 10 12 | 135 120 105 | 59 68 67 | 2900 | 15.71 17.31 18.4 | 18.5 | 3.5 4 4.2 | 80 | 1822 | 375 |
| 59 | XBD2.8/15-(I)80×2 | 37.8 54 64.8 | 10.5 15 18 | 32 28 25 | 62 70 73.5 | 2900 | 5.32 5.88 6.01 | 7.5 | 3.7 4 4.2 | 80 | 967 | 218 |
| 60 | XBD4.2/15-(I)80×3 | 37.8 54 64.8 | 10.5 15 18 | 48 42 37.5 | 62 70 73.5 | 2900 | 7.97 8.82 9.01 | 11 | 3.7 4 4.2 | 80 | 1182 | 267 |
| 61 | XBD5.6/15-(I)80×4 | 37.8 54 64.8 | 10.5 15 18 | 64 56 50 | 62 70 73.5 | 2900 | 10.13 11.76 12.01 | 15 | 3.7 4 4.2 | 80 | 1267 | 287 |
| 62 | XBD7/15-(I)80×5 | 37.8 54 64.8 | 10.5 15 18 | 80 70 62.5 | 62 70 73.5 | 2900 | 13.3 14.7 15.0 | 18.5 | 3.7 4 4.2 | 80 | 1397 | 320 |
| 63 | XBD8.4/15-(I)80×6 | 37.8 54 64.8 | 10.5 15 18 | 96 84 75 | 62 70 73.5 | 2900 | 15.9 17.64 18.0 | 18.5 | 3.7 4 4.2 | 80 | 1482 | 330 |
| 64 | XBD9.8/15-(I)80×7 | 37.8 54 64.8 | 10.5 15 18 | 112 98 87.5 | 62 70 73.5 | 2900 | 18.6 20.58 21.0 | 22 | 3.7 4 4.2 | 80 | 1592 | 373 |
| 65 | XBD11.2/15-(I)80×8 | 37.8 54 64.8 | 10.5 15 18 | 128 112 100 | 62 70 73.5 | 2900 | 21.3 23.54 24.0 | 30 | 3.7 4 4.2 | 80 | 1607 | 400 |
| 66 | XBD12.6/15-(I)80×9 | 37.8 54 64.8 | 10.5 15 18 | 144 126 112.5 | 62 70 73.5 | 2900 | 23.9 26.49 27.0 | 30 | 3.7 4 4.2 | 80 | 1757 | 421 |
| 67 | XBD14/15-(I)80×10 | 37.8 54 64.8 | 10.5 15 18 | 160 140 125 | 62 70 73.5 | 2900 | 26.6 29.43 30.0 | 37 | 3.7 4 4.2 | 80 | 1882 | 432 |
| 68 | XBD2.8/20-(I)100×2 | 50.4 72 86.4 | 14 20 24 | 32 28 24 | 64 73 73 | 2900 | 6.87 7.53 7.74 | 11 | 4.2 4.5 4.7 | 100 | 1200 | 276 |
| 69 | XBD4.2/20-(I)100×3 | 50.4 72 86.4 | 14 20 24 | 48 42 36 | 64 73 73 | 2900 | 10.3 11.29 11.51 | 15 | 4.2 4.5 4.7 | 100 | 1335 | 298 |
| 70 | XBD5.6/20-(I)100×4 | 50.4 72 86.4 | 14 20 24 | 64 56 48 | 64 73 73 | 2900 | 13.7 15.05 15.48 | 18.5 | 4.2 4.5 4.7 | 100 | 1460 | 336 |
| 71 | XBD7/20-(I)100×5 | 50.4 72 86.4 | 14 20 24 | 80 70 60 | 64 73 73 | 2900 | 17.17 18.81 19.35 | 22 | 4.2 4.5 4.7 | 100 | 1650 | 381 |
| 72 | XBD8.4/20-(I)100×6 | 50.4 72 86.4 | 14 20 24 | 96 84 72 | 64 73 73 | 2900 | 20.6 22.57 23.22 | 30 | 4.2 4.5 4.7 | 100 | 1740 | 453 |
| 73 | XBD9.8/20-(I)100×7 | 50.4 72 86.4 | 14 20 24 | 112 98 84 | 64 73 73 | 2900 | 24.03 26.34 27.09 | 30 | 4.2 4.5 4.7 | 100 | 1825 | 466 |
| 74 | XBD11.2/20-(I)100×8 | 50.4 72 86.4 | 14 20 24 | 128 112 96 | 64 73 73 | 2900 | 27.4 30.1 30.96 | 37 | 4.2 4.5 4.7 | 100 | 1900 | 493 |
| 75 | XBD12.6/20-(I)100×9 | 50.4 72 86.4 | 14 20 24 | 144 126 108 | 64 73 73 | 2900 | 30.9 33.9 34.83 | 37 | 4.2 4.5 4.7 | 100 | 1980 | 582 |
| 76 | XBD2.8/20-(I)100×10 | 50.4 72 86.4 | 14 20 24 | 160 140 120 | 64 73 73 | 2900 | 34.3 37.6 38.7 | 45 | 4.2 4.5 4.7 | 100 | 2070 | 595 |
| 77 | XBD4.2 /25-(I)125×2 | 70 90 114 | 19.4 25 31.6 | 46 42 36 | 65 73 73 | 2900 | 13.5 14.1 15.3 | 18.5 | 4.2 4.3 4.4 | 125 | 1185 | 292 |
| 78 | XBD6.3 /25-(I)125×3 | 70 90 114 | 19.4 25 31.6 | 69 63 54 | 65 73 73 | 2900 | 20.2 21.2 22.9 | 30 | 4.2 4.3 4.4 | 125 | 1315 | 430 |
| 79 | XBD8.4 /25-(I)125×4 | 70 90 114 | 19.4 25 31.6 | 92 84 72 | 65 73 73 | 2900 | 26.9 28.2 30.6 | 37 | 4.2 4.3 4.4 | 125 | 1410 | 463 |
| 80 | XBD10.5/25-(I)125×5 | 70 90 114 | 19.4 25 31.6 | 115 106 90 | 65 73 73 | 2900 | 33.7 35.3 38.2 | 45 | 4.2 4.3 4.4 | 125 | 1585 | 555 |
| 81 | XBD12.6 /25-(I)125×6 | 70 90 114 | 19.4 25 31.6 | 138 126 108 | 65 73 73 | 2900 | 40.4 40.3 45.9 | 55 | 4.2 4.3 4.4 | 125 | 1865 | 640 |
| 82 | XBD14.7 /25-(I)125×7 | 70 90 114 | 19.4 25 31.6 | 161 147 126 | 65 73 73 | 2900 | 47.1 49.4 53.5 | 55 | 4.2 4.3 4.4 | 125 | 1960 | 840 |
| 83 | XBD16.8 /25-(I)125×8 | 70 90 114 | 19.4 25 31.6 | 184 168 144 | 65 73 73 | 2900 | 53.9 56.4 61.1 | 75 | 4.2 4.3 4.4 | 125 | 2055 | 855 |
| 84 | XBD18.9 /25-(I)125×9 | 70 90 114 | 19.4 25 31.6 | 207 189 102 | 65 73 73 | 2900 | 60.6 63.5 68.7 | 75 | 4.2 4.3 4.4 | 125 | 2225 | 870 |
| 85 | XBD21 /25-(I)125×10 | 70 90 114 | 19.4 25 31.6 | 230 210 180 | 65 73 73 | 2900 | 67.3 70.6 76.4 | 90 | 4.2 4.3 4.4 | 125 | 2370 | 955 |
| 86 | XBD3.8 /30-(I)125×2 | 80 108 120 | 22.2 30 33.3 | 44 38 34 | 67 74 73 | 2900 | 14.3 15.1 15.2 | 18.5 | 4.3 4.6 4.7 | 125 | 1185 | 292 |
| 87 | XBD5.7 /30-(I)125×3 | 80 108 120 | 22.2 30 33.3 | 66 57 51 | 67 74 73 | 2900 | 21.5 22.7 22.8 | 30 | 4.3 4.6 4.7 | 125 | 1315 | 430 |
| 88 | XBD7.6 /30-(I)125×4 | 80 108 120 | 22.2 30 33.3 | 88 76 68 | 67 74 73 | 2900 | 28.6 30.2 30.5 | 37 | 4.3 4.6 4.7 | 125 | 1410 | 463 |
| 89 | XBD9.5 /30-(I)125×5 | 80 108 120 | 22.2 30 33.3 | 110 95 85 | 67 74 73 | 2900 | 35.8 37.8 38.1 | 45 | 4.3 4.6 4.7 | 125 | 1585 | 555 |
| 90 | XBD11.4 /30-(I)125×6 | 80 108 120 | 22.2 30 33.3 | 132 114 102 | 67 74 73 | 2900 | 42.9 45.3 45.7 | 55 | 4.3 4.6 4.7 | 125 | 1865 | 640 |
| 91 | XBD13.3 /30-(I)125×7 | 80 108 120 | 22.2 30 33.3 | 154 133 119 | 67 74 73 | 2900 | 50.1 52.9 53.3 | 55 | 4.3 4.6 4.7 | 125 | 1960 | 840 |
| 92 | XBD15.2 /30-(I)125×8 | 80 108 120 | 22.2 30 33.3 | 176 152 136 | 67 74 73 | 2900 | 57.3 60.5 60.9 | 75 | 4.3 4.6 4.7 | 125 | 2055 | 855 |
| 93 | XBD17.1 /30-(I)125×9 | 80 108 120 | 22.2 30 33.3 | 198 171 153 | 67 74 73 | 2900 | 64.4 68.0 68.5 | 75 | 4.3 4.6 4.7 | 125 | 2225 | 870 |
| 94 | XBD19 /30-(I)125×10 | 80 108 120 | 22.2 30 33.3 | 220 190 170 | 67 74 73 | 2900 | 71.6 75.6 76.2 | 90 | 4.3 4.6 4.7 | 125 | 2370 | 955 |
| 95 | XBD4.3 /35-(I)150×2 | 112 126 160 | 31.3 35 44.4 | 46 43 40 | 69 72 78 | 2900 | 20.5 20.5 22.3 | 30 | 4.4 4.4 4.5 | 150 | 1325 | 422 |
| 96 | XBD6.5 /35-(I)150×3 | 112 126 160 | 31.3 35 44.4 | 69 65 60 | 69 72 78 | 2900 | 30.7 30.7 33.5 | 37 | 4.4 4.4 4.5 | 150 | 1420 | 452 |
| 97 | XBD8.7 /35-(I)150×4 | 112 126 160 | 31.3 35 44.4 | 92 87 80 | 69 72 78 | 2900 | 40.9 40.9 44.7 | 45 | 4.4 4.4 4.5 | 150 | 1605 | 613 |
| 98 | XBD10.7 /35-(I)150×5 | 112 126 160 | 31.3 35 44.4 | 115 109 100 | 69 72 78 | 2900 | 51.2 51.2 55.9 | 75 | 4.4 4.4 4.5 | 150 | 1875 | 820 |
| 99 | XBD13.0 /35-(I)150×6 | 112 126 160 | 31.3 35 44.4 | 138 130 120 | 69 72 78 | 2900 | 61.4 61.4 67.1 | 75 | 4.4 4.4 4.5 | 150 | 1970 | 836 |
| 100 | XBD15.2 /35-(I)150×7 | 112 126 160 | 31.3 35 44.4 | 161 152 140 | 69 72 78 | 2900 | 71.6 71.6 78.3 | 90 | 4.4 4.4 4.5 | 150 | 2115 | 922 |
| 101 | XBD17.4 /35-(I)150×8 | 112 126 160 | 31.3 35 44.4 | 184 174 160 | 69 72 78 | 2900 | 81.9 81.9 89.4 | 90 | 4.4 4.4 4.5 | 150 | 2210 | 1198 |
| 102 | XBD19.6 /35-(I)150×9 | 112 126 160 | 31.3 35 44.4 | 207 196 180 | 69 72 78 | 2900 | 92.1 92.1 100.6 | 110 | 4.4 4.4 4.5 | 150 | 2495 | 1214 |
| 103 | XBD21.8 /35-(I)150×10 | 112 126 160 | 31.3 35 44.4 | 230 218 200 | 69 72 78 | 2900 | 102.4 102.4 111.8 | 132 | 4.4 4.4 4.5 | 150 | 2670 | 1340 |
| 104 | XBD4.1 /40-(I)150×2 | 112 144 180 | 31.3 40 50 | 46 41 37 | 69 76 78 | 2900 | 20.5 21.2 23.3 | 30 | 4.4 4.4 4.6 | 150 | 1325 | 422 |
| 105 | XBD6.2 /40-(I)150×3 | 112 144 180 | 31.3 40 50 | 69 62 55.5 | 69 76 78 | 2900 | 30.7 32.0 34.6 | 37 | 4.4 4.4 4.6 | 150 | 1420 | 452 |
| 106 | XBD8.3 /40-(I)150×4 | 112 144 180 | 31.3 40 50 | 92 86 74 | 69 76 78 | 2900 | 40.9 42.7 46.1 | 55 | 4.4 4.4 4.6 | 150 | 1705 | 613 |
| 107 | XBD10.4 /40-(I)150×5 | 112 144 180 | 31.3 40 50 | 115 104 92.5 | 69 76 78 | 2900 | 51.2 53.4 57.6 | 75 | 4.4 4.4 4.6 | 150 | 1875 | 820 |
| 108 | XBD12.4 /40-(I)150×6 | 112 144 180 | 31.3 40 50 | 138 124 111 | 69 76 78 | 2900 | 61.4 64.0 69.2 | 75 | 4.4 4.4 4.6 | 150 | 1970 | 836 |
| 109 | XBD14.5 /40-(I)150×7 | 112 144 180 | 31.3 40 50 | 161 145 129.5 | 69 76 78 | 2900 | 71.6 74.7 80.7 | 90 | 4.4 4.4 4.6 | 150 | 2115 | 922 |
| 110 | XBD16.6 /40-(I)150×8 | 112 144 180 | 31.3 40 50 | 184 166 148 | 69 76 78 | 2900 | 81.9 85.4 92.2 | 110 | 4.4 4.4 4.6 | 150 | 2400 | 1198 |
| 111 | XBD18.7 /40-(I)150×9 | 112 144 180 | 31.3 40 50 | 207 187 166.5 | 69 76 78 | 2900 | 92.1 96.0 103.8 | 110 | 4.4 4.4 4.6 | 150 | 2495 | 1214 |
| 112 | XBD20.7 /40-(I)150×10 | 112 144 180 | 31.3 40 50 | 230 207 185 | 69 76 78 | 2900 | 102.4 107.1 115.3 | 132 | 4.4 4.4 4.6 | 150 | 2670 | 1340 |
| 113 | XBD4/45-(I)150×2 | 122 162 192 | 34 45 53.3 | 44 40 34 | 71 78 77 | 2900 | 20.7 22.6 23.1 | 30 | 4.4 4.5 4.7 | 150 | 1325 | 422 |
| 114 | XBD6/45-(I)150×3 | 122 162 192 | 34 45 53.3 | 66 60 51 | 71 78 77 | 2900 | 31.0 34.0 34.6 | 37 | 4.4 4.5 4.7 | 150 | 1420 | 452 |
| 115 | XBD8/45-(I)150×4 | 122 162 192 | 34 45 53.3 | 88 80 68 | 71 78 77 | 2900 | 41.3 45.3 46.2 | 55 | 4.4 4.5 4.7 | 150 | 1705 | 613 |
| 116 | XBD10/45-(I)150×5 | 122 162 192 | 34 45 53.3 | 110 100 85 | 71 78 77 | 2900 | 51.7 56.6 57.8 | 75 | 4.4 4.5 4.7 | 150 | 1875 | 820 |
| 117 | XBD12/45-(I)150×6 | 122 162 192 | 34 45 53.3 | 132 120 102 | 71 78 77 | 2900 | 62.0 67.9 69.3 | 75 | 4.4 4.5 4.7 | 150 | 1970 | 836 |
| 118 | XBD14/45-(I)150×7 | 122 162 192 | 34 45 53.3 | 154 140 119 | 71 78 77 | 2900 | 72.3 79.2 80.9 | 90 | 4.4 4.5 4.7 | 150 | 2115 | 922 |
| 119 | XBD16/45-(I)150×8 | 122 162 192 | 34 45 53.3 | 176 160 136 | 71 78 77 | 2900 | 82.7 90.6 92.4 | 110 | 4.4 4.5 4.7 | 150 | 2400 | 1198 |
| 120 | XBD18/45-(I)150×9 | 122 162 192 | 34 45 53.3 | 198 180 153 | 71 78 77 | 2900 | 93.0 101.9 104.0 | 110 | 4.4 4.5 4.7 | 150 | 2495 | 1214 |
| 121 | XBD20/45-(I)150×10 | 122 162 192 | 34 45 53.3 | 220 200 170 | 71 78 77 | 2900 | 103.4 113.2 115.5 | 132 | 4.4 4.5 4.7 | 150 | 2670 | 1340 |

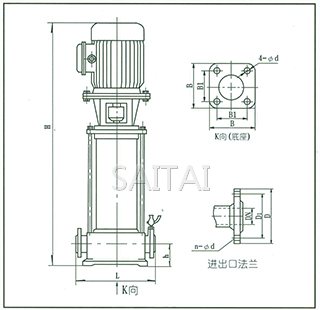

XBD(I)型消防泵基礎及其尺寸
XBD(I)型消防泵基礎及其尺寸
| 型號 | h | L | B1 | B | 4-фd | 進出口法蘭 | |||
| DN | D1 | n-фd1 | D | ||||||
| XBD/0.56-(I)25 XBD/1.11-(I)25 | 75 | 300 | 205 | 230 | 4-ф14 | 25 | 85 | 4-14 | 115 |
| XBD/1.67-(I)40 | 90 | 330 | 215 | 255 | 4-ф18 | 40 | 110 | 4-18 | 150 |
| XBD/3.33-(I)50 XBD/5-(I)50 | 100 | 360 | 235 | 300 | 4-ф18 | 50 | 125 | 4-18 | 160 |
| XBD/10-(I)80 XBD/15-(I)80 | 130 | 420 | 300 | 340 | 4-ф18 | 80 | 160 | 8-18 | 200 |
| XBD/20-(I)100 | 140 | 420 | 300 | 340 | 4-ф18 | 100 | 180 | 8-18 | 220 |
| XBD/25-(I)125 XBD/30-(I)125 | 160 | 500 | 350 | 400 | 4-ф24 | 125 | 210 | 8-18 | 250 |
| XBD/35-(I)150 XBD/40-(I)150 | 180 | 500 | 350 | 400 | 4-ф24 | 150 | 240 | 8-22 | 285 |
注：
1.本網頁的XBD(Ⅰ)型立式多級消防離心泵結構、結構圖、尺寸、參數、流量、揚程、電機轉速等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰水泵營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
