GMJ11F/H-25高密封取樣閥
產品圖片
貨號 EN4-16 GMJ11F/H-25高密封取樣閥

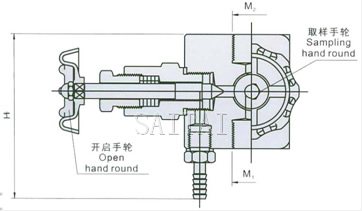

貨號 EN4-16 GMJ11F/H-25高密封取樣閥結構圖
主要性能規范
GMJ11F/H-25高密封取樣閥設計制造：GB/T12224-1989,JB/T7747-1995,連接形式：螺紋連接,結構特征：軟硬雙密封；活動閥瓣,閥門檢驗和試驗：GB/T13927-1992
試驗標準單位Unit：MPa
試驗項目TESTITEM |
壓力值PRESSURE VALVE |
| 公稱壓力 Nominal Pressure | 25 |
| 殼體試驗 Shell Test | 37.5 |
| 密封試驗 Test | 27.5 |
| 氣壓試驗 Air Pressure Test | 0.9 |
| 適用溫度 Suitable Temperatue | ≤250℃ |
| 適用介質 Suitable Medium | 水、蒸汽、油品等Water,Steam,Oilgoods |
型號與零部件材質
型號 TYPE |
閥體 BODY |
接頭 TIE-IN |
閥桿 VALVE HANDLE |
螺帽 SCREW CAP |
填料 PACKING |
| GMJ11F/H-250II | 20# | 20# | 2Cr13 | 20# | 柔性石墨、四氟 Leslble graphite |
| GMJ11F/H-250PII | 304SS | 304SS | 304SS | 304SS | 柔性石墨、四氟 Leslble graphite |
外型與連接尺寸
規格 SPECIF ICATION |
M1 | M2 | Φ | L | L1 | H | Do |
| DN6 | M20×1.5 | G1/2 | Φ10 | 70 | 153 | 110 | 60 |
注：
1.本網頁的GMJ11F/H-25高密封取樣閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
