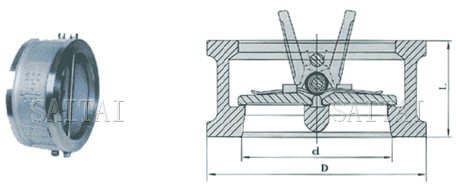

對夾雙瓣蝶形止回閥

對夾雙瓣蝶形止回閥用途及結構特點：
對夾雙瓣蝶形止回閥適用于公稱壓力PN1.0MPa~42.0MPa、CLASS150Lb~2500Lb；公稱通徑DN15mm～1200mm、NPS1/2”~48”；工作溫 度－196C~540C的各種管道上，用于防止介質倒流。上海賽泰閥門有限公司生產的ENH76系列對夾雙瓣蝶形止回閥通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、強氧化性介質及尿素等多種介質。
對夾雙瓣蝶形止回閥的主要特點是：
1、對夾雙瓣蝶形止回閥結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8;
2、體積小，重量輕，其重量只有傳統法蘭止回閥的1/4~1/20;
3、對夾雙瓣蝶形止回閥閥瓣關閉快速，水錘壓力小；
4、水平管道和垂直管道都可以使用，安裝方便；
5、對夾雙瓣蝶形止回閥流到通暢，流體阻力小；
6、動作靈敏，密封性能好；
7、對夾雙瓣蝶形止回閥閥瓣行程短，沖擊力小；
8、整體結構簡單緊湊，造型美觀；
9、使用壽命長，可靠性高。

主要性能規范及部件材質：

主要標準與規范：

1. 設計與制造：AP1594、API6D、JB/T8937
2. 結構長度：API594、API6D、DIN3202、JB/T8937；
3. 壓力-溫度等級：ANSI B 16.34、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74
4. 試驗與檢驗：API598、JB/T9092
5. 配管法蘭：JB/T74-90、GB/T9112-9124、HG20592-20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T 13402、 API605、ASMEB16.47.

H76系列主要尺寸及重量

注：1、不同的法蘭標準其尺寸有一定的差異，故配管法蘭的螺栓直徑d、螺栓長度L，等尺寸僅供參考。本表中配管法蘭尺寸主要以JB/T74-90標準系列2為依據。2、RF表示凸面法蘭；MFM表示凹面法蘭；RJ表示環

注：
1.本網頁的對夾雙瓣蝶形止回閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
