靜音止回閥
靜音止回閥特點用途：
DRVZ靜音止回閥主要是由閥體、閥座、導流體、閥瓣、軸承及彈簧等主要零件組成。DRVZ靜音止回閥的內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程非常短，停泵時可以快速關閉，防止巨大的水錘聲，并具有靜音關閉的特點。上海賽泰閥門有限公司生產的DRVZ靜音式止回閥主要用于給排水、消防、暖通系統，可安裝于水泵出口處，以防止倒流及水錘對水泵的損害，有效的保護了水泵的正常的運行。

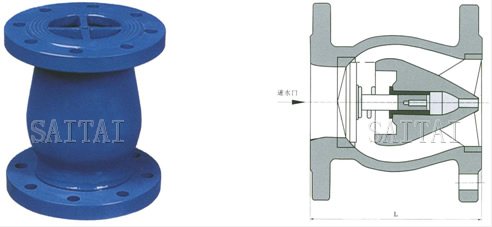

DRVZ靜音式止回閥外形尺寸圖
主要技術參數：
| 型 號 | DRVZ-10 | DRVZ-16 | DRVZ-25Q | |
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | |
| 公稱通徑DN(mm) | 50～350 | |||
| 最高工作壓力 (MPa) | 1.0 | 1.6 | 2.5 | |
| 密封試驗壓力 (MPa) | 1.0 | 1.6 | 2.5 | |
| 殼體試驗壓力 (MPa) | 1.5 | 2.4 | 3.75 | |
| 主要零件材料 | 閥體、導流體 | 灰鑄鐵球墨鑄鐵 | ||
| 閥座、軸承、閥瓣、軸 | 鋁青銅或不銹鋼 | |||
| 彈簧 | 不銹鋼 | |||
主要外形尺寸：
| 公稱通徑DN(mm) | L |
| 50 | 120 |
| 65 | 150 |
| 80 | 180 |
| 100 | 229 |
| 125 | 254 |
| 150 | 268 |
| 200 | 292 |
| 250 | 330 |
注：
1.本網頁的靜音止回閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
